Osmosis casera

<< Volver

Hola que tal, pues con la inestimable ayuda de JHA :) , he montado esta pequeña planta de osmosis para tener siempre agua para mis discos y en un futuro hacerme el cambio de agua automatico y olvidarme de los cambios.

Los materiales han sido estos:

Membrana 250l/dia
Cartucho porta-membranas
bomba de presion
2 presostatos (1 baja , 1 alta)
2 prefiltros
1 transformador a 24v
1 tablero de madera 75x55
2 abrazaderas 100mm (con goma)
1 abrazadera 50mm (con goma)
15 mt tubo de presion de 4mm
5 mt tubo de osmosis
25 abrazaderas 12mm
1 trozo tubo de 8mm (para las abrazaderas)
1 llave 1/8
Racores de presion 1/8 a tubo 4mm
1 orejeta pvc 110-40
1 reduccion 40-25
1 pieza roscada pvc 25 a 3/4
1 deposito de fibra de vidrio de 500l

El precio de momento me lo reservo(por si lee esto mi mujer) :)
Aunque jorge puede dar una idea de como estan los precios en el mercado, aprox.

Empezamos presentando todo en el suelo, mirando como debe ir , el orden de las cosas, etc

mirando la forma de acoplar todo para que luego quede en el menor sitio posible, ya que va fuera en la terraza , y depues lo taparemos con una caja metalica con puertas correderas, para que quede mas estetico y sobre todo del agrado de mi mujer :)

Esto sera la entrada del agua al equipo

Los dos prefiltros, uno de carbon y otro de sedimentos de 50micras

La bomba de presion, que me da 1l/m pero con una presion constante de 5 bares,junto a la bomba hay dos presostatos, uno de baja y otro de alta.

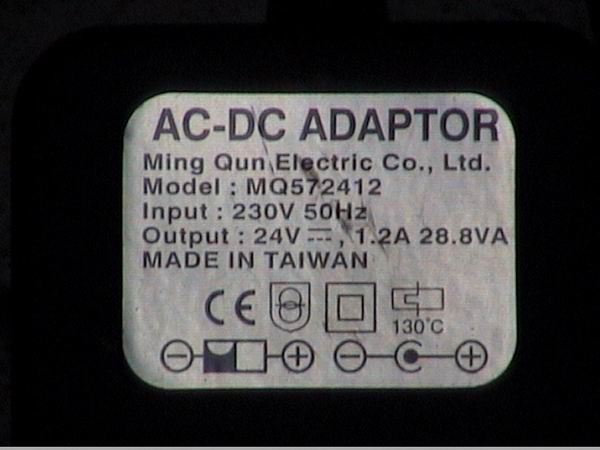

Esto es el transformador de 220v a 24v , que es a lo que va la bomba.

La ficha tecnica de la bomba

Ahora vamos probando encima del tablero la manera de acoplarlo todo, aseado y bien organizado , para que no ocupe mucho sitio. :wink:

Bueno mas o menos asi

Esto es el portamembranas , dentro va la membrana que es lo que realmente quita las impurezas del agua

Conectamos todo como es debido, cortamos por donde sea necesario y a la medida , para que este lo mas aseado posible

Hay que controlar muy bien las medidas , para luego poner las abrazaderas que sujetaran los filtros y la membrana

Poco a poco va saliendo la mejor manera de montarlo, siempre con su orden claro,luego explicare cada cosa que es y que funcion tiene.

Detalle de la entrada de agua al equipo de osmosis

Los filtros por dentro,uno lleva una malla de 50micras y el otro es de carbon, su funcion es proteger la membrana.

Este es el cartucho de carbon activo

Con este tubo, llevare el agua del equipo de osmosis al deposito de 500l
es de 4mm

Aprovechando unas abrazaderas de 12mm que tenia

Como el tubo da 8mm en su exterior le voy a poner un trozo de tubo transparente alrededor del tubo de 4mm, para que asi me de la medida de las abrazaderas y las aprovecho.

Con estas piezas de pvc conctare el desague del agua de deshecho del equipo de osmosis a la bajante de 110mm que tengo en la terraza.

Mas o menosira asi

El tubo del agua de deshecho es de osmosis ,como el otro es mas gordo, le he puesto esta reduccion con sistema de presion y enganche rapido

Aqui ya he puesto las abrazaderas que sujetaran los filtros y la membrana al tablero, que a su vez ira atornillado a la pared.

Acoplandolo todo pra que este "curioso"

Y este es el resultado final

El agua ira a parar a este deposito de 500 l

bueno os enseño unas fotillos de donde esta puesta la "planta" de osmosis, aun falta taparla con una caja metalica para protegerla de la intemperie.

Asi de esta forma voy a enganchar el desague , ademas ya que estaba, pues he puesto una T para el aire acondicionado que me pondre en un futuro.

Esto es la entrada de agua a la osmosis, es la llavecita de arriba roja( la caja de abajo es el programador de riego por goteo).

Una vista general, ya digo que falta taparla con una caja de chapa con puertas , mi hermanito querido, se la esta currando.

El tubo va por encima del techo

Y llega hasta el deposito

Cuando tenga la caja pondre una foto [;)]

Bueno el orden de los componentes es este:
1 filtro de sedimentos 50 micras
2 filtro de carbon activo
3 presostato de bajas
4 bomba de presion
5 presostato de altas
6 membrana

El funcionamiento:
El agua pasa por los filtros, despues el presostato de baja detecta que tiene mas de 1 bar de presion y entonces manda a la bomba que se encienda, la bomba empuja el agua a traves del preostato de alta, que sirve para detectar que no hay una obstruccion en la salida de la membrana (sobrepresion) y pasa a la membrana, despues el agua va a parar al deposito, y la otra parte del agua de deshecho , pasa por un aparato(no me acuerdo el nombre ) que controla el agua que sale , dejando que salga solo la adecuada para que pase mas agua por la membrana.

fotos de la caja para tapar la osmosis de la intemperie.

Se la ha currado mi hermanito

Con esto se finaliza el tema de la osmosis
